【產品簡介】
DY-XJY03W無線溫濕度巡檢儀是一種適用于各種加熱（干燥）設備的溫場溫濕度測量、記錄的檢測設備，該設備主要依據《JJF 1101-2019 環境試驗設備溫度、濕度校準規范》、《JJF 1376-2012 箱式電阻爐校準規范》研發，其準確度及分辯力等性能指標均高于標準要求?？?/span>針對如馬弗爐、恒溫恒濕干燥箱、電熱干燥箱、恒溫房等溫場設備進行檢測。

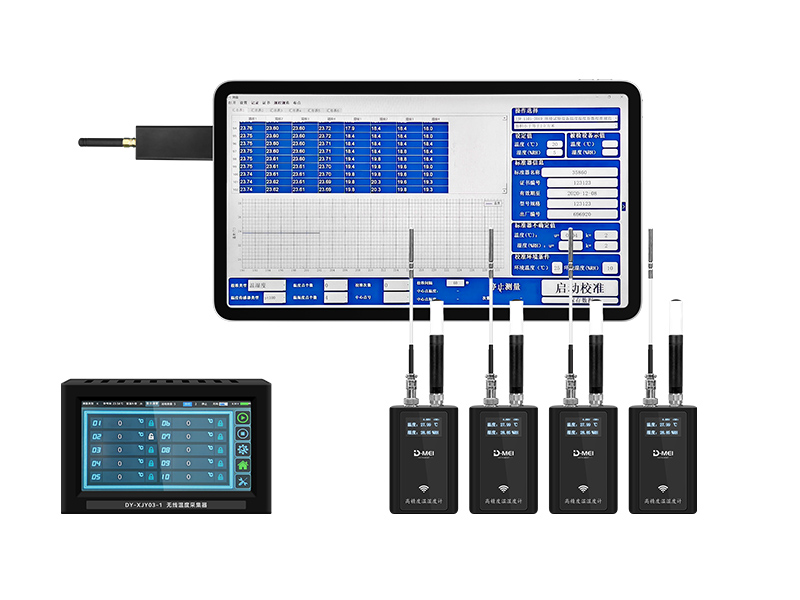

DY-XJY03W無線溫濕度巡檢儀由10通道熱電阻、熱電偶溫度采集器、手持式高精度溫濕度傳感器、無線接收器4種具有無線功能的模塊組成。由無線接收器接收50個溫度點和10個濕度點的數據并通過USB接口與電腦上位機軟件通訊，其中溫度數據可以由溫度采集器（熱電阻、熱電偶）按需求自由搭配。
設備與筆記本電腦及數據采集器為主體，操作軟件功能完善、簡單明了，人機界面通俗易懂，多頁面WINDOWS顯示，設有數據采樣圖示、實時數據列表，能完成自動檢測、數據處理、生成檢測報告等任務，為用戶提供很大的方便。
DY-XJY03W無線溫濕度巡檢儀由溫度/濕度傳感器、控制及數據處理單元、人機交互系統、無線傳輸構成, 典型結構如圖1所示。溫度/濕度傳感器的輸出電信號 (電壓、電阻、電流等)隨溫度/ 濕度的變化而變化,電信號由多路自動開關逐路選通,經采樣、量化、編碼和必要的輔助運算方法將模擬量轉換成數字量,再經相應電路處理后,輸出至顯示和記錄機構,周期性地測量多點溫度、濕度。根據所配置傳感器的不同,可分為溫度巡回檢測儀、濕度巡回檢測儀可用于測量環境試驗設備、房間等內部空間的溫度/ 濕度參數 。
無線溫濕度巡檢儀每一個通道的傳感器有一個無線ID碼，軟件通過無線ID碼區分識別每一個溫度點的數據；每一個無線濕度傳感器同樣具有無線ID碼，無線濕度傳感器按照實際需求配置相應的數量，有10只，每只濕度傳感器包含溫度、濕度、電池電量等信息。
【性能特點】
1) 平板式結構，攜帶方便；可以連接上位機軟件，生成表格數據，方便記錄；校準模式存儲的數據用軟件可直接生成校準記錄和證書。
2) 軟件集成電量值與溫度換算工具，方便用戶使用
3) 軟件集成校準規范，方便用戶查詢
4) 可在設備后臺界面對溫度傳感器或濕度傳感器的精度進行修正，采用多溫濕度點修正值設置的方式，對每只溫濕度傳感器溫度和濕度數據進行修正，確保溫濕度測量值的準確可靠。
5) 同時可進行兩臺或多臺箱體的校準工作，根據需要檢測箱體的數量配置無線接收器數量，可擴展，提高檢測效率。
6) 采用大容量鋰電池供電方式，可持續工作，移動測試方便快捷。。
7) 傳感器采用USB接口連接方式，插拔方便。
【技術參數】
設備型號 | DY-XJY03W | |||
溫度采集主機 | 型號 | DY-XJY03W-1 | ||
通道數 | 10通道 | |||
采集精度 | 0.02% | |||
操作方式 | 7寸觸摸屏 | |||
巡檢時間 | 1秒/通道 | |||
適配傳感器類型 | 4線PT100鉑電阻 或 8種熱電偶K,E,J,T,B,N,R,S | |||
分辨率 | 0.01℃（熱電偶模式）；0.001℃（熱電阻模式） | |||
廠家標配 傳感器 | ①四線制A級鉑電阻（Pt100）溫度傳感器，測溫范圍：-80℃～300℃，規格為4×40㎜ ，帶5米長引線； ②K型熱電偶傳感器，測溫范圍：300～1000℃，規格為鎧裝偶，偶絲L=1000mm，線長3000mm | |||
允許誤差 | PT100 A級傳感器：± (0.15℃+0.002|t|) | |||
K型：±0.004|t| | ||||
通訊功能 | 1個無線發射接口、2個RS485接口、1個type-C接口 | |||
通訊協議 | 標準modbus-RTU通訊協議 | |||
供電方式 | 10000mAH鋰電池 | |||
接頭類型 | USB快速插接組件 | |||
濕度主機 | ①濕度 采集主機 | 型號 | DY-XJY03W-2 | |
通道數 | 10通道 | |||
采集精度 | 0.02% | |||
操作方式 | 7寸觸摸屏 | |||
巡檢時間 | 1秒/通道 | |||
濕度探頭類型 | 羅卓尼克濕度傳感器 | |||
分辨率 | 0.01%RH | |||
廠家標配 傳感器 | 羅卓尼克濕度傳感器，濕度范圍0%RH～1 0 0%RH，帶5米長引線 | |||
允許誤差 | ＜±2.0%RH | |||
通訊功能 | 1個無線發射接口、2個RS485接口、1個type-C接口 | |||
通訊協議 | 標準modbus-RTU通訊協議 | |||
供電方式 | 10000mAH鋰電池 | |||
接頭類型 | USB快速插接組件 | |||
②手持式高精度溫濕度計 | 型號 | DY-XJY03W-3 | ||
廠家標配 傳感器 | 濕度*1 | 羅卓尼克濕度傳感器，濕度范圍0%RH～1 0 0%RH，0-60℃（高、低溫傳感器易損壞，高低溫環境需拿出探頭。） | ||
溫度*1 | 四線制A級鉑電阻（Pt100）溫度傳感器 溫度范圍：-20℃～100℃（高低溫可單獨使用） | |||
通道數 | 獨立：1個溫度+1個濕度；可同時選擇多個共同作業 | |||
允許誤差 | 溫度：PT100 A級傳感器：± (0.15℃+0.002|t|) | |||
濕度：＜±2.0%RH | ||||
供電方式 | 2500mAH鋰電池 | |||
待機時間 | 大于20小時 | |||
接頭類型 | 航空插頭 快速插接組件 | |||
無線接收器 | 型號 | DY-XJY03W-J | ||
無線傳輸距離 | 空曠>200米，室內穿透兩三堵墻，幾十到一百米不等 | |||
無線傳輸頻率 | 2.4G | |||
接收頻率 | 2.4G | |||
系統容量 | ①同時接收50個溫度+10個濕度傳感器 ②同時接收40個溫度+20個濕度傳感器 | |||
可擴展功能 | 同時可進行兩臺或多臺箱體的校準工作，根據需要檢測箱體的數量配置無線接收器數量 | |||
連接方式 | USB與電腦連接 | |||
上位機軟件 | / | 可安裝電腦。具體使用可參照說明指南 | ||
主機尺寸及重量 | 溫度采集主機/濕度采集主機:190×125×40mm 重量：≤2kg 濕度（不接傳感器）:115×65×40mm 重量：≤0.5kg 無線接收器（帶天線）:135×32×13mm，充電器（包裝盒）:140×75×55mm | |||
備注 | 1.相對濕度示值誤差 相對濕度示值允許誤差為±2.0%。 2.溫度示值一致性 溫度示值一致性應不超過溫度示值允許誤差的jue對值。 3. 濕度示值一致性 濕度示值一致性應不超過濕度示值允許誤差的jue對值。 4.注:以上所有指標不用于合格性判定,僅供參考。 | |||
復校時間間隔 | 由于復校時間間隔的長短由儀器的使用情況、使用者和儀器本身質量等諸多因素決定,因此送校單位可根據實際使用情況自主決定復校時間間隔。 為了確保巡檢儀在其規定的技術性能下使用,建議復校時間間隔不超過12個月 | |||
【設備結構及硬件構成】

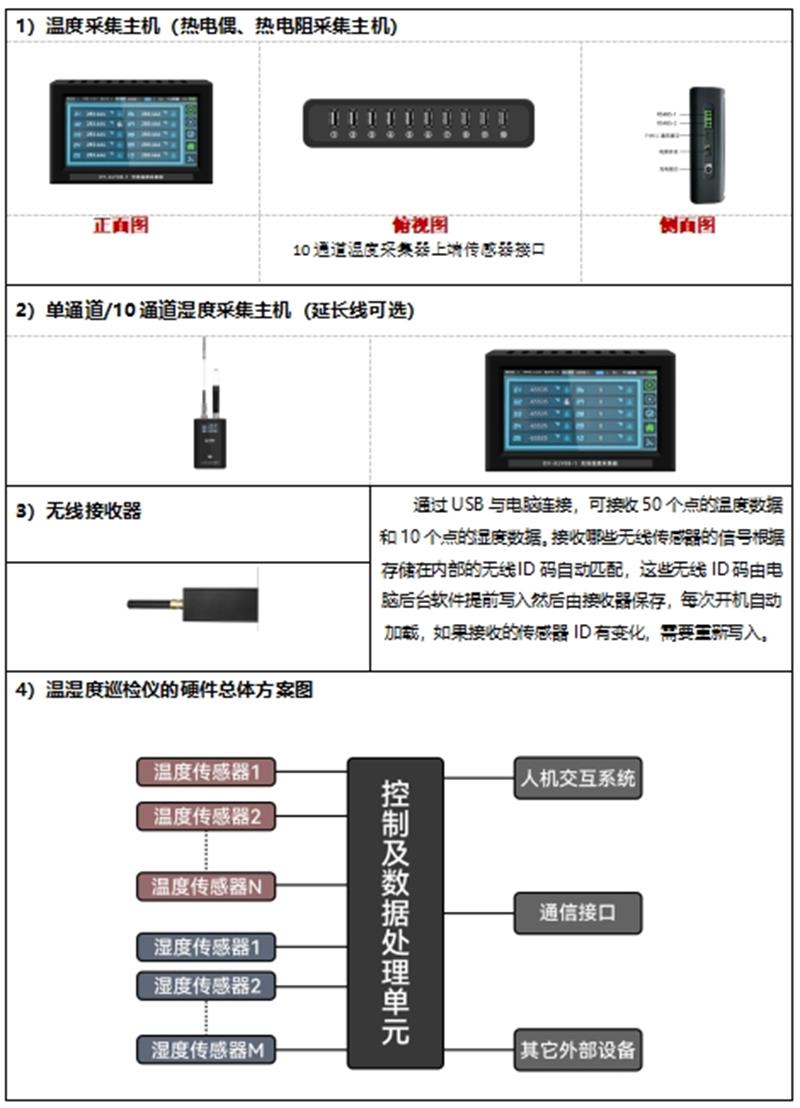

下圖（以DY-XJY03-1型號為例）所示①-⑩通道為可選擇傳感器溫度通道，可選擇類型有(熱電阻（PT100）,熱電偶（K,E,J,T,B,N,R,S）)，可工作在熱電阻模式或熱電偶模式下，通過無線傳輸把采集到的10通道溫度數據發送到接收器，10通道溫度采集主機還具有2路RS485、1路type-C轉串口通訊功能，可以跟具有標準modbus-RTU通訊功能的上位機或觸摸屏設備通訊，實現現場數據采集功能，從而具有更多的應用場合。

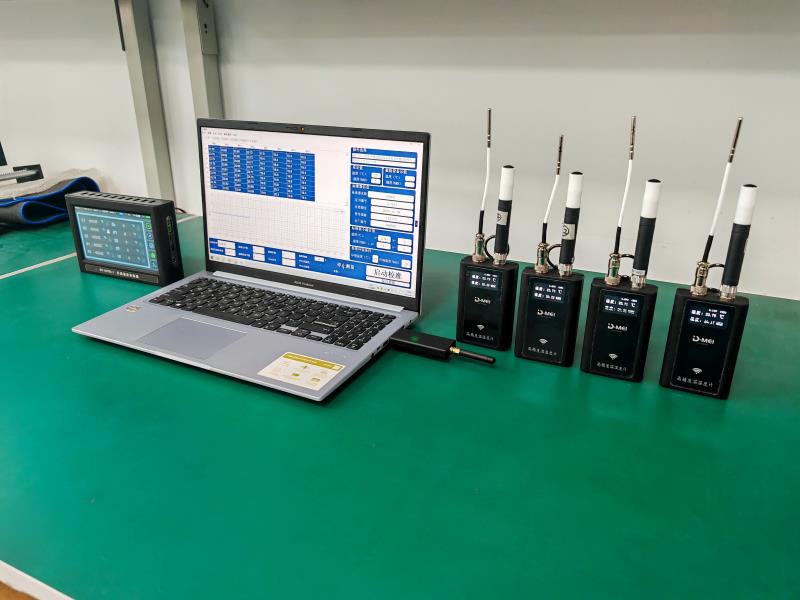

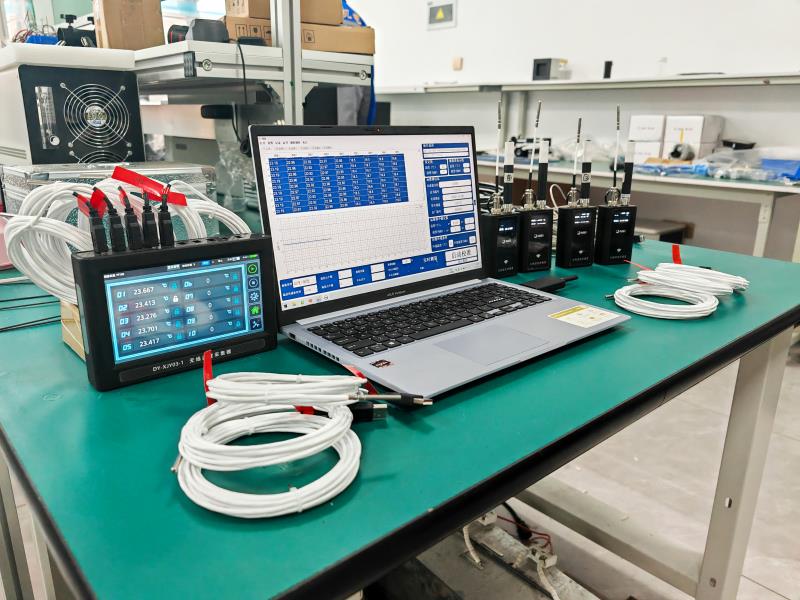

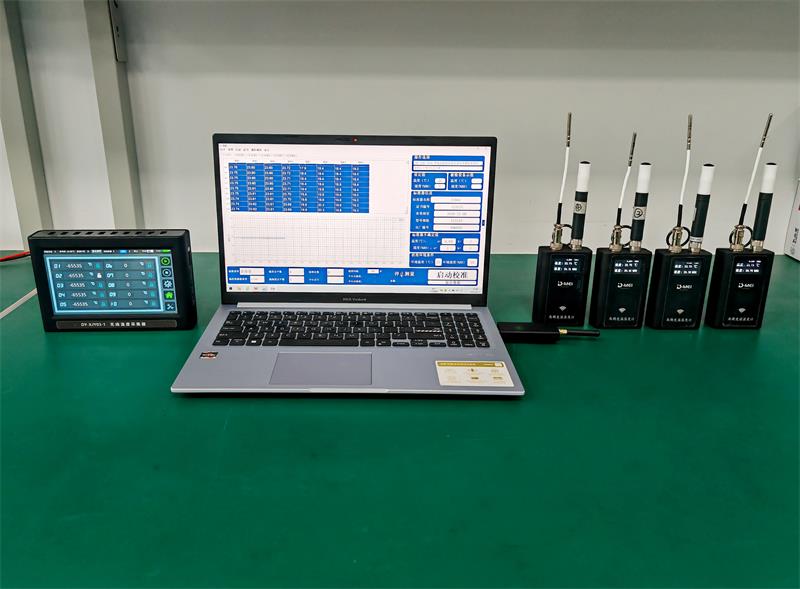

【實拍圖片】
